Стабилизатор сетевого напряжения на ATmega8535 со среднеквадратичным вольтметром на тиристорах
Стабилизатор сетевого напряжения на ATmega8535 со среднеквадратичным вольтметром на тиристорах
Мы живем в XXI веке, но актуальность в выборе хороших стабилизаторов сетевого напряжения никак не определена, в связи с изменением сетевого напряжения в зависимости от времени суток и подключенной нагрузке.
Электронные стабилизаторы сетевого напряжения являются эффективным и простым в эксплуатации средством, обеспечивающим точностью при изменении входного напряжения в широких пределах. Они также рекомендуются для использования в системах электропитания котельного оборудования.
Электронные стабилизаторы сетевого напряжения строятся на базе автотрансформатора с коммутируемыми обмотками. Коммутация обмоток осуществляется электромагнитными реле, симисторами или тиристорами. Такое построение позволяет получить устройства, не искажающие форму напряжения и имеющие высокий КПД.
Вашему внимания представлена данная статья, посвященная построению стабилизатора сетевого напряжения на микроконтроллере ATmega8535 со среднеквадратичным вольтметром.
С помощью встроенного АЦП он измеряет входное напряжение и принимает решение о включении или выключении необходимого ключа, выполненного на мощных тиристорах.

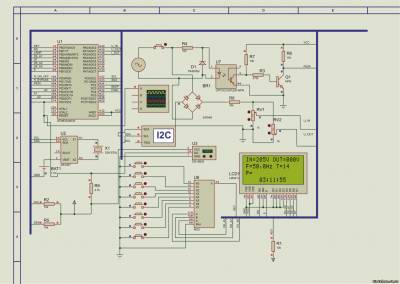

Изначально схема была проверенна на симуляторе Proteus для проверки работоспособности самой идеи данной конструкции:



Описание работы стабилизатора
Сетевое напряжение с точностью до 1 вольта отображается на LCD дисплее. Обновление показаний дисплея производиться с частотой приблизительно 3 раза в секунду.
После каждого полупериода сетевого напряжения производиться расчет напряжения, которое сравнивается с заданными порогами включения ключей управления тиристорами. Для обеспечения правильного переключения тиристорных ключей применен программный гистерезис и фильтрация, которая обеспечивает задержку переключения на несколько полупериодов. Если напряжение в сети находится в норме, переключения ключей не осуществляется.
Если входное напряжение сети превышает заданный верхний или нижний пороги, отключается главное реле и нагрузка обесточивается.
Как только сетевое напряжение входит в диапазон регулирования стабилизатора, соответствующим образом происходит коммутация отводов автотрансформатора и включается нагрузка.
Устройство также измеряет напряжение на выходе и мощность подключенной нагрузки к устройству (мощность зависит от используемого автотрансформатора, тиристорных ключей и датчика тока).
В устройстве также предусмотрено измерение температуры устройства, нагрев силовых ключей и автотрансформатора. Для этих целей используется датчик температуры фирмы Maxim DS18B20.
Параметры устройства
Измеряемое напряжение – 90В-380В
Нижний порог отключения – 130В
Верхний порог отключения – 265В
Диапазон измерения частоты – 40Гц-70Гц
Измеряемая мощность – от 100Вт и 10кВт и выше.
Измерение температуры -
Описание схемы устройства
При включение устройства в сеть через трансформатор TV1 питание поступает на микроконтроллер D1 ATmega8535, стабилизатор включается. Через диодный мост VD3 напряжение сети поступает на вход АЦП PA0 микроконтроллера и его значение высвечивается на LCD дисплее. Если напряжение находится в диапазоне стабилизации устройства включается главное реле К1 и соответствующий тиристорный ключ, включающий соответствующий отвод автотрансформатора TV2.
Через трансформатор TV3 на вход АЦП1 PA1 микроконтроллера поступает напряжение, соответствующее выходному напряжению устройства и индицируется на LCD дисплее.
Через микросхему датчика тока D5 на вход АЦП2 PA2 микроконтроллера подается напряжение подключенной нагрузки и выводятся показания мощности на дисплее.
Также на дисплей выводятся показания температуры через микросхему датчик температуры D6 DS18B20.
В устройстве также предусмотрен режим охлаждения на вентиляторе, которым также управляет микроконтроллер D1.

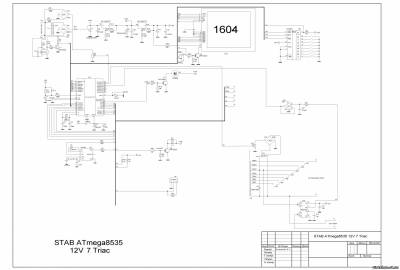

                                 Схема стабилизатора

Есть возможность использования в устройстве часов реального времени на микросхеме DS1307 при использовании дисплея на 16 символов и 4 строки фирмы Winstar.
Данное устройство продается как набор для самостоятельной сборки, в состав набора входит прошитый микроконтроллер, платы и трансформаторы по усмотрению заказчика.
Продолжение следует...

Просмотров: 7702 | Добавил: sk1969 | Рейтинг: 0.0/0
Всего комментариев: 3
3 Александр
0
Хочу у вас купить плату на базе микроконтроллера ATmega 8535 с прошивкой варианта  120-290 вольт 11 ступеней для любой нагрузки с функциями измерения и контроля частоты, мощности нагрузки, температуры, входного и выходного напряжений  и принципиальную схему стабилизатора к плате

1 cAc
0
А этот "конструктор" работает? Я в этом сомневаюсь... а тиристоры то где?

2 sk1969
0
А Вы внимательнее смотрите 3-ю часть, там все видно и по работе , и где тиристоры.
